Champ magnétique : guide de mesure pour l'industrie

Un moteur qui vibre de façon anormale, un séparateur magnétique moins efficace qu'attendu, une ligne de production perturbée par des interférences électromagnétiques imprévues : derrière ces situations, on retrouve souvent un même coupable invisible — un champ magnétique mal maîtrisé. Pour les ingénieurs et techniciens de l'industrie, savoir mesurer et interpréter l'induction magnétique n'est plus une option : c'est une compétence fondamentale.

Cet article vous propose un guide technique complet : des grandeurs physiques de base aux bonnes pratiques de mesure sur le terrain, en passant par le choix d'un gaussmètre adapté à vos contraintes industrielles. Que vous travailliez avec des aimants permanents, des électroaimants ou des séparateurs magnétiques, vous trouverez ici les repères essentiels pour gagner en précision et en conformité.

Champ magnétique : définitions et grandeurs fondamentales

Induction magnétique (B) vs champ magnétique (H) : quelle différence ?

La confusion entre les deux notions est fréquente, y compris en milieu professionnel. Voici la distinction essentielle :

• Le champ magnétique H (exprimé en A/m — ampères par mètre) caractérise la source qui génère le phénomène magnétique : un bobinage, un aimant, un courant électrique.
• L'induction magnétique B (exprimée en Tesla ou en Gauss) mesure le résultat dans le matériau ou dans l'espace, c'est-à-dire la densité de flux magnétique effective.

En pratique industrielle, c'est B — l'induction — que l'on mesure directement avec un gaussmètre ou un teslamètre.

Règle clé : B = μ × H, où μ est la perméabilité magnétique du milieu. Dans l'air, μ ≈ 1, donc B (en Tesla) ≈ H (en A/m) × 4π × 10⁻⁷.

Les unités de mesure : Tesla, Gauss, milli-Tesla

Unité	Symbole	Équivalence	Usage typique
Tesla	T	1 T = 10 000 Gauss	IRM médicale, recherche
Milli-Tesla	mT	1 mT = 10 Gauss	Industrie, séparateurs, électroaimants
Gauss	G ou Gs	1 G = 0,1 mT	Aimants permanents, contrôle qualité

La plupart des gaussmètres industriels affichent simultanément les valeurs en mT et en Gauss, avec des plages allant typiquement de 0 à 2 500 mT (25 000 Gauss) pour les appareils courants.

Pourquoi mesurer le champ magnétique en milieu industriel ?

Contrôle qualité des aimants permanents et électroaimants

Tout composant magnétique se dégrade avec le temps : chocs mécaniques, élévation de température, démagnétisation partielle suite à des champs antagonistes. La mesure régulière de l'induction magnétique sur vos aimants permanents (NdFeB, ferrite, Alnico) et vos électroaimants permet de :

• Détecter une perte de puissance avant qu'elle impacte la production
• Valider la conformité avec les spécifications du fournisseur (ex : surface magnétique ≥ 3 000 Gauss)
• Tracer l'historique de dégradation pour anticiper les remplacements
• Identifier une mauvaise polarité N/S après un remontage ou un choc

Vérification des performances des séparateurs magnétiques

Les séparateurs magnétiques — grilles, tambours, bandes magnétiques surélevées — sont des équipements critiques dans les industries alimentaire, minière, chimique et de recyclage. Leur efficacité dépend directement de l'intensité du champ magnétique qu'ils génèrent.

Les séparateurs industriels les plus puissants atteignent des inductions de 13 000 à 20 000 Gauss et permettent une séparation dès 10 micron. Sans mesure régulière, une baisse de 15 à 20 % du champ peut passer inaperçue tout en dégradant significativement la pureté du produit final.

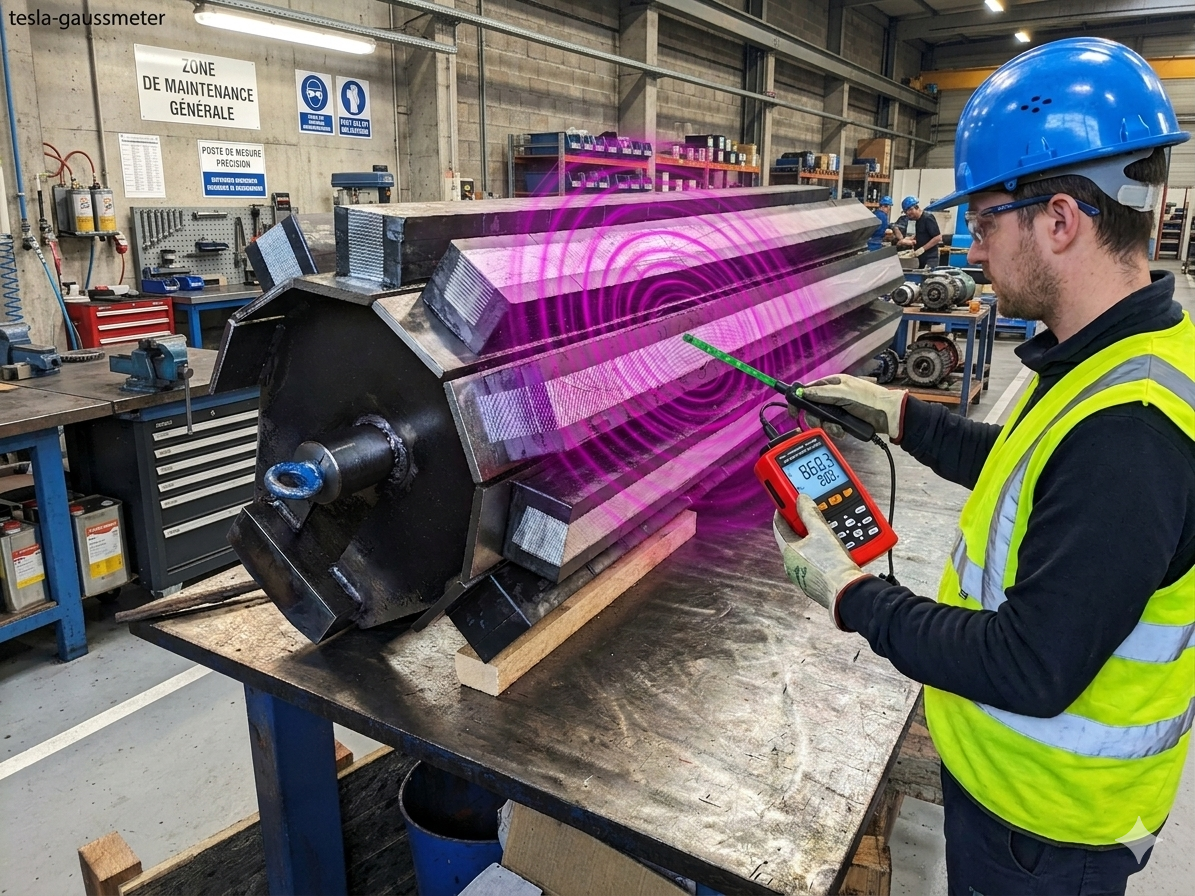

Bonne pratique : Mesurez l'induction sur vos séparateurs à fréquence trimestrielle, et après chaque maintenance, avec une sonde transversale à plat sur la surface active.

Conformité réglementaire : normes CEM et directive européenne

La mesure des champs magnétiques est également une obligation légale dans certains contextes :

• Directive 2013/35/UE : impose à l'employeur d'évaluer l'exposition des travailleurs aux champs électromagnétiques (0 Hz à 300 GHz). Le dépassement des valeurs limites d'action (VLA) peut nécessiter des mesures de protection.
• Norme CEI 61000-4-8 : définit les exigences d'immunité des équipements électroniques face aux champs magnétiques à 50/60 Hz (essais CEM).
• Directive CEM 2014/30/UE : tout équipement mis sur le marché européen doit respecter des niveaux d'émission électromagnétique définis.

Le gaussmètre : l'instrument de référence pour la mesure d'induction

Principe de fonctionnement : l'effet Hall

Un gaussmètre (ou teslamètre) repose sur l'effet Hall, découvert en 1879 : lorsqu'un conducteur traversé par un courant est placé dans un champ magnétique perpendiculaire, une tension transversale apparaît proportionnelle à l'intensité du champ. C'est cette tension — la tension de Hall — qui est mesurée, amplifiée et convertie en affichage numérique.

La sonde à effet Hall, placée à l'extrémité d'une tige de mesure, est le cœur de l'instrument. Sa précision dépend de :

• La qualité du semi-conducteur utilisé (arsénure de gallium GaAs = haute sensibilité)
• La compensation en température
• L'étalonnage traçable (COFRAC, NIST)

Types de sondes : axiale vs transversale

Type de sonde	Orientation de mesure	Applications typiques
Sonde axiale	Parallèle à l'axe de la tige	Mesure dans des cavités, tubes, alésages de moteurs
Sonde transversale	Perpendiculaire à l'axe de la tige	Surfaces planes, séparateurs, aimants en disque ou en barre
Sonde 3D (triaxiale)	X, Y, Z simultanément	Cartographie de champ, recherche & développement

Critères de sélection d'un gaussmètre industriel

Face à la diversité des offres disponibles, voici les paramètres déterminants pour choisir un gaussmètre adapté à vos applications industrielles :

• Plage de mesure : assurez-vous que l'appareil couvre vos valeurs maximales + 20 % de marge (ex : séparateur à 15 000 G → choisir un appareil ≥ 20 000 G)
• Précision / résolution : ±1 % à ±5 % pour un usage industriel courant ; ±0,05 % pour les applications métrologie
• AC / DC : les bobines électromagnétiques génèrent souvent un champ AC — vérifiez la compatibilité de l'appareil (SA fréquence maximale admissible)
• Connectivité : sortie USB, RS-232, ou REST API pour l'enregistrement des données et l'intégration aux systèmes de gestion qualité
• Robustesse terrain : indice IP, résistance aux chocs, plage de température de fonctionnement

Méthodes et bonnes pratiques de mesure sur le terrain

Mesure en champ continu (DC) vs alternatif (AC)

La grande majorité des mesures industrielles concernent les champs DC : aimants permanents, électroaimants alimentés en courant continu, résidus d'aimantation sur des pièces métalliques. Les gaussmètres DC sont donc les plus répandus.

Les champs AC (transformateurs, moteurs, inductances) nécessitent un appareil spécifiquement conçu pour mesurer la valeur efficace (RMS) du champ alternatif. Attention : un gaussmètre DC standard sous-estimera systématiquement un champ AC.

Précautions opératoires et sources d'erreur courantes

• Orientation de la sonde : une erreur d'angle de 5° peut engendrer une erreur de mesure de cos(5°) ≈ 0,4 %. Pour les mesures de précision, utilisez un support mécanique fixant l'angle.
• Effet de bord : aux extrémités d'un aimant, le champ diverge fortement. Positionnez la sonde au centre de la surface active pour une valeur représentative.
• Température : la sensibilité de la sonde Hall varie avec la température. Attendez la stabilisation thermique avant de mesurer (≥ 5 min de préchauffage).
• Champs parasites : éloignez-vous des structures métalliques, câbles sous tension et autres sources magnétiques lors de la mesure de référence.
• Zéro automatique (auto-zero) : effectuez toujours la procédure de mise à zéro à distance de tout matériau magnétique pour éliminer le décalage résiduel.

Astuce pro : Pour les mesures de conformité destinées à un rapport qualité, utilisez les fonctions HOLD (capture du pic) et enregistrement de données de votre gaussmètre afin de tracer et documenter chaque résultat de manière reproductible.

Applications industrielles clés : de la production à la maintenance

La mesure de champ magnétique intervient à toutes les étapes du cycle industriel :

• Réception de composants : vérifier la conformité des aimants livrés par rapport aux spécifications (champ résiduel, polarité)
• Contrôle en cours de production : s'assurer que les pièces aimantées conservent leur puissance tout au long de l'assemblage
• Maintenance préventive : surveiller la dérive du champ sur séparateurs magnétiques, vannes magnétiques et actionneurs
• Décontamination / démagnétisation : vérifier l'efficacité d'un démagnétiseur sur des outils ou des pièces usinées (valeur résiduelle < 3 Gauss en général)
• Recherche de fuite de flux : localiser les zones de fuite sur un circuit magnétique pour optimiser la conception des électroaimants
• Tests CEM en laboratoire : mesurer les champs générés par des équipements électroniques dans le cadre des essais de conformité CEI 61000

Conclusion

La maîtrise du champ magnétique dans un environnement industriel repose avant tout sur la capacité à le mesurer avec précision et méthode. Du choix du gaussmètre adapté — sonde Hall axiale ou transversale, plage DC/AC, connectivité — aux bonnes pratiques de terrain, chaque détail compte pour obtenir des résultats fiables et exploitables.

Que vous cherchiez à optimiser vos séparateurs magnétiques, à valider la puissance de vos aimants permanents, à documenter la conformité CEM de vos installations ou à assurer la traçabilité de vos mesures d'induction magnétique, un gaussmètre industriel bien sélectionné et bien utilisé est un investissement qui se rentabilise rapidement.

Et vous, dans quel contexte mesurez-vous les champs magnétiques dans votre activité ? Partagez votre retour d'expérience en commentaire — vos questions et cas terrain nous aident à enrichir ces guides.
